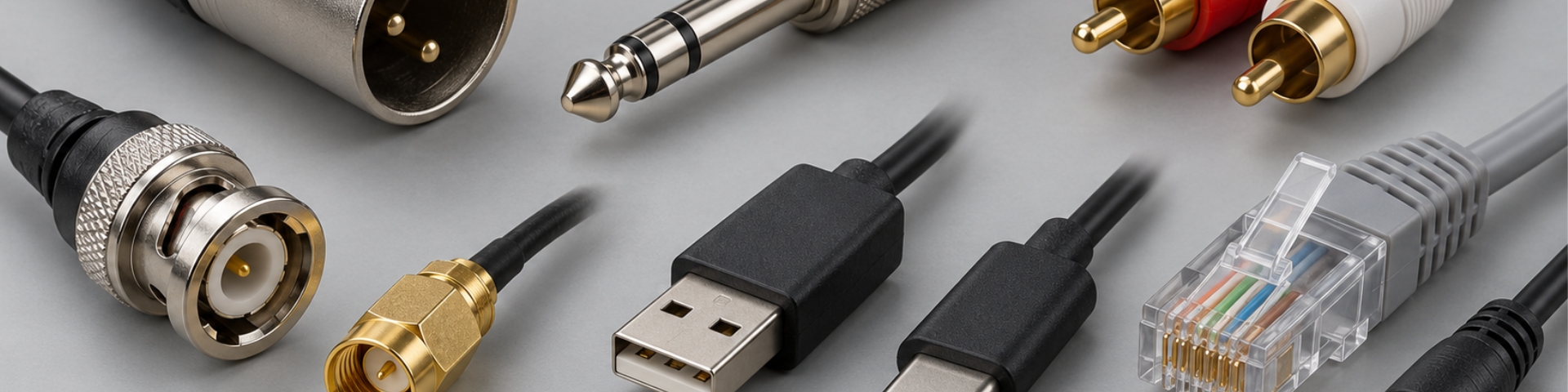

Elektromos csatlakozó típusok

Az elektromos csatlakozó feladata, hogy megbízható kapcsolatot hozzon létre vezetékek, áramköri panelek és készülékek között. Egy megfelelően kiválasztott alkatrész biztosítja az energiaellátást vagy a jelátvitelt, miközben megkönnyíti a szerelést és a későbbi karbantartást. A rosszul illesztett csatlakozó viszont érintkezési hibát, jelromlást vagy túlmelegedést okozhat. Az elektromos csatlakozó típusok közötti eligazodáshoz érdemes a felhasználásból kiindulni. Más megoldás szükséges egy erősítő bekötéséhez, egy autós kábelköteg javításához és egy vezérlőpanel összeállításához. A csatlakozó alakja mellett az elektromos és mechanikai jellemzőknek is illeszkedniük kell a feladathoz.

Mitől lesz megfelelő egy elektromos csatlakozó?

A kiválasztás első lépése annak tisztázása, hogy tápellátást, analóg jelet, digitális adatot vagy rádiófrekvenciás jelet kell továbbítani. Ezután következhet a pólusszám, a csatlakozó mérete, a rögzítés és a szerelési mód ellenőrzése.

A dugó és az aljzat mechanikai illeszkedése önmagában kevés. Egyeznie kell a bekötésnek, megfelelőnek kell lennie a névleges feszültségnek és áramterhelhetőségnek, valamint a vezeték keresztmetszetének. Többérintkezős kiviteleknél a kiosztás és a kódolás különösen fontos: két hasonló csatlakozó eltérő funkciójú érintkezőket tartalmazhat.

Tápcsatlakozók és hálózati csatlakozók, hosszabbítók

A tápcsatlakozók, hosszabbítók az energiaellátás összekötő elemei. Kisfeszültségű elektronikai eszközökben gyakoriak a hengeres DC-csatlakozók, amelyek adapterek és készülékek között teremtenek kapcsolatot. Vásárláskor a külső és belső átmérőt, a csatlakozó hosszát, valamint a polaritást is ellenőrizni kell.

A hasonló külsejű DC-dugók között is lehet méretkülönbség, amely bizonytalan érintkezést eredményez. Az illeszkedő dugó pedig nem jelenti automatikusan azt, hogy a tápegység feszültsége megfelelő.

A hálózati csatlakozók a hálózati tápellátáshoz készülnek. Itt a védőérintkező kialakítása, a szigetelés és a terhelhetőség meghatározó. A hálózati feszültségű bekötések szakszerű kivitelezést igényelnek.

Audio-video csatlakozók

Az audio-video csatlakozók hang- és képjelek továbbítására szolgálnak. A jack csatlakozó fejhallgatókban, hangszerekben és hangtechnikai berendezésekben gyakori, míg az RCA számos analóg audio- és videokapcsolatnál használatos.

Jack esetén a méret mellett az érintkezők száma is számít. A TS, TRS és TRRS kivitelek eltérő bekötéseket tesznek lehetővé; a TRS például sztereó vagy szimmetrikus monó kapcsolatban is működhet.

Az XLR a professzionális hangtechnikában, például mikrofonok és keverők összekötésénél elterjedt. A megfelelő választást mindig a készülék csatlakozókiosztása és jelrendszere határozza meg.

RF csatlakozók antennákhoz és koaxiális kábelekhez

Az RF csatlakozók rádiófrekvenciás jelek átvitelére készülnek. Antennák, rádióberendezések, mérőműszerek és egyes videorendszerek összekötésében alkalmazhatók. Ismert kialakítás a BNC, az SMA és az F csatlakozó.

Ezeknél az impedancia, a használható frekvenciatartomány és a koaxiális kábel mérete egyaránt lényeges. BNC-csatlakozóból például 50 és 75 ohmos változat is létezik. Az elektromosan megfelelő illesztés segít elkerülni a jel visszaverődését és a jelminőség romlását.

A kábelre szerelhető csatlakozónak a kábel felépítéséhez is igazodnia kell, beleértve a belső eret, a szigetelést és az árnyékolást.

Informatikai, USB- és DSUB-csatlakozók

Az informatikai csatlakozók számítógépek, hálózati eszközök és perifériák kapcsolatait szolgálják. Ethernet-hálózatoknál jellemző a köznyelvben RJ45-nek nevezett, nyolcérintkezős moduláris csatlakozó. Szereléskor a kábelkategória, az árnyékolás és a vezető kialakítása is számít.

Az USB-csatlakozók adatátvitelre és tápellátásra használhatók. Az USB-C a csatlakozó kialakítását jelöli. A tényleges adatsebességet és töltési lehetőségeket a készülék, a kábel és a támogatott technológia együtt határozza meg.

A DSUB-csatlakozók műszerekben, vezérlésekben és régebbi számítástechnikai kapcsolatokban is előfordulnak. Pólusszámuk és bekötésük alapján választhatók ki; a ház alakja nem azonosítja egyértelműen az alkalmazott interfészt.

Autós és ipari csatlakozók

Az autós csatlakozók, szivargyújtók kábelkötegek, érzékelők, világítási elemek és más járműelektronikai egységek összekötésére szolgálhatnak. A rezgés, a hőmérséklet-változás és a nedvesség miatt különösen fontos a stabil reteszelés és az alkalmazáshoz megfelelő tömítés.

Az ipari csatlakozók gépekben, automatizálási rendszerekben és vezérlőberendezésekben használatosak. A csavaros vagy más mechanikus rögzítés a kapcsolat stabilitását segítheti.

A szükséges IP-védettséget a környezet alapján kell meghatározni. A megadott védettség feltételeit is ellenőrizni kell: gyakran csak az összecsatlakoztatott, előírás szerint szerelt egységre érvényes. Az „ipari” vagy „autós” megnevezés önmagában nem garantál vízállóságot.

Sorkapcsok, kábelsaruk és érvéghüvelyek

A sorkapcsok rendezett vezetékbekötést tesznek lehetővé vezérlődobozokban és elektronikai berendezésekben. Csavaros és rugós megoldások egyaránt léteznek, különböző pólusszámmal, osztástávolsággal és szerelési kialakítással.

A kábelsaruk vezetékek csatlakoztatására használhatók például csavaros vagy lapos érintkezőkhöz. A saru méretének a vezetékhez és az ellenoldali csatlakozáshoz is illeszkednie kell.

Az érvéghüvely a sodrott vezeték végének összefogására szolgál az erre alkalmas kapcsoknál. Alkalmazását a kapocs gyártói előírása szerint kell megválasztani. A megfelelő krimpelőszerszám és a helyes méret alapvető: a laza préselés növelheti az átmeneti ellenállást.

Tüskesorok és szalagkábel csatlakozók

A tüskesorok áramköri panelek, modulok és fejlesztőeszközök összekötésénél gyakoriak. Kiválasztásuknál az érintkezők száma, a sorok száma, az osztástávolság és az egyenes vagy hajlított kialakítás számít.

A szalagkábel csatlakozók több vezeték egyidejű, rendezett összekapcsolására alkalmasak. IDC-kivitelnél az érintkezők a megfelelő kábel szigetelésén keresztül hozzák létre a kapcsolatot.

A szerelésnél figyelni kell az első ér jelölésére, a tájolásra és a kábel méretére. A helytelenül megfordított csatlakozás hibás működést vagy alkatrészkárosodást okozhat, ezért bekapcsolás előtt célszerű ellenőrizni a kiosztást.

Mikor használható csatlakozó átalakító?

A csatlakozó átalakítók eltérő csatlakozófelületek összekötésében segítenek, az elosztók pedig az adott kialakítástól függően több kapcsolódási pontot biztosítanak.

Egy passzív átalakító jellemzően az érintkezők összekötését oldja meg. Nem végez automatikusan feszültségátalakítást, és eltérő jelrendszerek között sem feltétlenül teremt működő kapcsolatot. Ilyen feladathoz aktív elektronika is szükséges lehet. Vásárlás előtt ezért az átalakítás irányát, a bekötést és a készülékek kompatibilitását egyaránt érdemes ellenőrizni.

Mire figyeljünk a szerelési mód kiválasztásánál?

A forrasztható csatlakozók megfelelő forrasztási gyakorlatot igényelnek, míg a krimpelhető érintkezőknél a gyártó által meghatározott szerszám és préselési mód számít. A csavaros bekötésnél a megengedett vezetékméretet és a meghúzási nyomatékot kell követni.

A kábel tehermentesítése szintén lényeges. A húzóerőt lehetőleg a csatlakozó kábelrögzítő része vegye fel, mert az érintkezések terhelése idővel hibához vezethet. Panelre szerelt alkatrésznél a furatkiosztás és a beépítési magasság is ellenőrizendő. Gyakori csatlakoztatáshoz a megadott csatlakoztatási ciklusszám ad támpontot. A kész kötés vizsgálatakor a stabil rögzítést, a megfelelő szigetelést és az érintkezők helyes sorrendjét egyaránt ellenőrizni kell.

Elektromos csatlakozó típusok a HQ Elektronika kínálatában

A HQ Elektronika csatlakozó kategóriája felhasználási terület szerint segíti a keresést. A kínálatban audio-video, autós, hálózati, informatikai, ipari, RF- és tápcsatlakozók, valamint DSUB-, USB- és IEEE1394-es csatlakozók szerepelnek. Külön csoportot alkotnak a sorkapcsok, tüskesorok, szalagkábel csatlakozók, kábelsaruk, érvéghüvelyek, továbbá az elosztók és átalakítók.

Javításhoz érdemes feljegyezni az eredeti alkatrész méreteit, pólusszámát és bekötését. Új összeállításnál előbb az elektromos követelményeket és a környezeti igénybevételt célszerű meghatározni. Ezek alapján a megfelelő alkategóriában már célzottan kereshető az a csatlakozó, amely a tervezett feladathoz illeszkedik.
